S 200
S 200
PUR - Schleppkettenleitung
Verwendung:
Die hochflexible Schleppkettenleitung S 200 ist bestens für den Einsatz in Industriebereichen wie dem Industrieroboterbau, der Handhabungs-, Förderund Automatisierungstechnik, dem Holz- und Verpackungsmaschinenbau, der Automobilindustrie dem Werkzeugmaschinenbau sowie dem Hochregallagerbau geeignet .

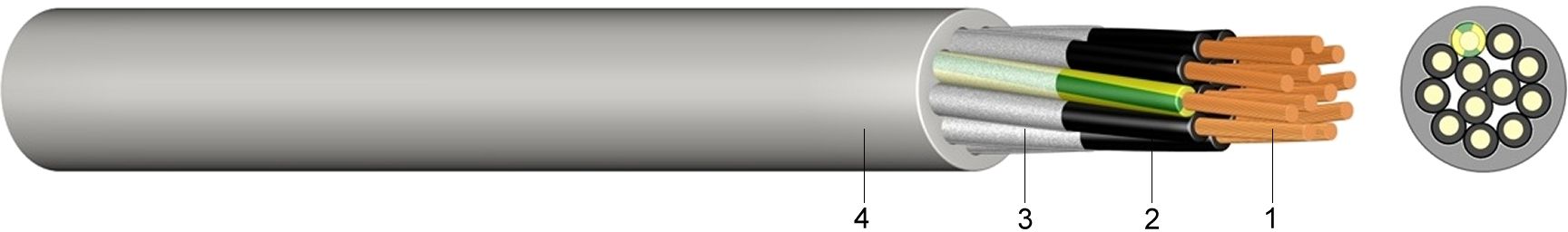

Aufbau:
1 ..... Kupferleiter, blank, feinstdrähtig
2 ..... Aderisolation aus Thermoplastischem Polyester-Elastomer (TPE) oder Polypropylen (PP)
3 ..... Gesamtbewicklung mittels Vlies
4 ..... Außenmantel aus Polyurethan (PUR), grau, Oberfläche adhäsionsarm, ölbeständig, halogenfrei, abriebfest
Normen:
in Anlehnung an DIN VDE 0281
DIN EN 60228 Klasse 6 (Leiteraufbau)
Aderkennzeichnung JZ: 1 Ader gg, weitere Adern sw mit Ziffern
Aderkennzeichnung OZ: alle Adern sw mit Ziffern
Technische Daten:
Nennspannung Uo/U | [V] | 300 / 500 Volt | |
Prüfspannung | [V]AC | 2500 | |
Temperaturbereich | bewegt | -30°C bis +70°C | |
fest verlegt | -40°C bis +70°C | ||
Betriebstemperatur | Kurzschluß | °C | 150 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | einmal / verlegt | x DA | 5 |
bewegt | x DA | 7,5 | |
Ölbeständigkeit | Norm | EN 60811-2-1 | |
Brennverhalten | Norm | EN 60332-1-2 |
Aderzahl und Nennquerschnitt mm2 | Kupferzahl kg/km | Draht- stärke mm | Außen- durchm. ca. mm | Gewicht ca. kg/km | ||||
---|---|---|---|---|---|---|---|---|
2 x 0,5 | 10,0 | 0,16 | 5,7 | 37 | ||||
5 x 0,5 | 25,0 | 0,16 | 7,2 | 58 | ||||
7 x 0,5 | 35,0 | 0,16 | 8,2 | 76 | ||||
12 x 0,5 | 60,0 | 0,16 | 9,6 | 117 | ||||
25 x 0,5 | 125,0 | 0,16 | 14,0 | 223 | ||||
36 x 0,5 | 180,0 | 0,16 | 20,1 | 321 | ||||
2 x 0,75 | 15,0 | 0,16 | 6,2 | 44 | ||||
3 x 0,75 | 22,5 | 0,16 | 6,5 | 54 | ||||
4 x 0,75 | 30,0 | 0,16 | 7,3 | 63 | ||||
5 x 0,75 | 37,5 | 0,16 | 7,9 | 74 | ||||
7 x 0,75 | 52,5 | 0,16 | 9,3 | 102 | ||||
12 x 0,75 | 90,0 | 0,16 | 10,9 | 161 | ||||
18 x 0,75 | 135,0 | 0,16 | 12,9 | 222 | ||||
25 x 0,75 | 187,5 | 0,16 | 18,1 | 454 | ||||
36 x 0,75 | 270,0 | 0,16 | 26,0 | 653 | ||||
3 x 1 | 30,0 | 0,16 | 7,2 | 64 | ||||
4 x 1 | 40,0 | 0,16 | 7,7 | 73 | ||||
5 x 1 | 50,0 | 0,16 | 8,3 | 95 | ||||
7 x 1 | 70,0 | 0,16 | 10,1 | 122 | ||||
12 x 1 | 120,0 | 0,16 | 11,8 | 201 | ||||
18 x 1 | 180,0 | 0,16 | 14,4 | 277 | ||||
25 x 1 | 250,0 | 0,16 | 16,0 | 312 | ||||
30 x 1 | 300,0 | 0,16 | 19,2 | 374 | ||||
36 x 1 | 360,0 | 0,16 | 23,0 | 449 | ||||
2 x 1,5 | 30,0 | 0,16 | 7,2 | 71 | ||||
3 x 1,5 | 45,0 | 0,16 | 7,7 | 86 | ||||
4 x 1,5 | 60,0 | 0,16 | 8,6 | 104 | ||||
5 x 1,5 | 75,0 | 0,16 | 9,4 | 132 | ||||
7 x 1,5 | 105,0 | 0,16 | 11,4 | 181 | ||||
12 x 1,5 | 180,0 | 0,16 | 13,3 | 279 | ||||
18 x 1,5 | 270,0 | 0,16 | 15,9 | 408 | ||||
25 x 1,5 | 375,0 | 0,16 | 19,3 | 569 | ||||
34 x 1,5 | 510,0 | 0,16 | 26,2 | 773 | ||||
3 x 2,5 | 75,0 | 0,16 | 9,5 | 124 | ||||
4 x 2,5 | 100,0 | 0,16 | 10,4 | 164 | ||||
5 x 2,5 | 125,0 | 0,16 | 11,6 | 199 | ||||
7 x 2,5 | 175,0 | 0,16 | 14,0 | 269 | ||||
12 x 2,5 | 300,0 | 0,16 | 16,6 | 448 | ||||
4 x 4 | 160,0 | 0,16 | 13,6 | 262 | ||||
4 x 6 | 240,0 | 0,21 | 15,3 | 359 |
