S 80 C
S 80 C
PVC – Schleppkettenleitung mit Abschirmung
Verwendung:
Die flexible Schleppkettenleitung S 80 C ist bestens geeignet für den Einsatz an beweglichen Maschinenteilen, Industrierobotern, Holz- und Verpackungsmaschinen, Fertigungsstraßen, Werkzeugmaschinen sowie in Energieführungsketten und Automatisierungsanlagen. Das verzinnte Kupfergeflecht schützt vor äußeren hochfrequenten Störeinflüssen.

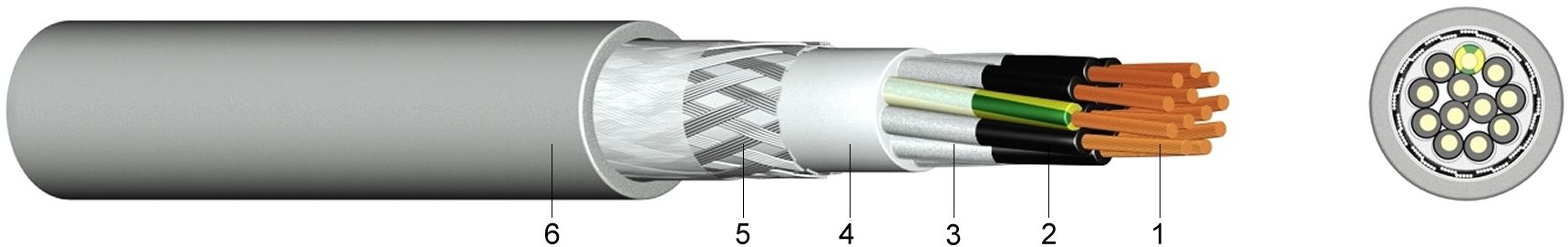

Aufbau:
1 ..... Kupferleiter, blank, feinstdrähtig
2 ..... Aderisolation aus Polyvinylchlorid (PVC)
3 ..... Gesamtbewicklung mittels Vlies
4 ..... Innenmantel
5 ..... Geflechtschirm aus verzinntem Kupferdraht
6 ..... Außenmantel aus Polyvinylchlorid (PVC), grau oder schwarz
Normen:
in Anlehnung an DIN VDE 0281
DIN EN 60228 Klasse 6 (Leiteraufbau)
Aderkennzeichnung JZ: 1 Ader gg, weitere Adern sw mit Ziffern
Aderkennzeichnung OZ: alle Adern sw mit Ziffern
Technische Daten:
Nennspannung Uo/U | [V] | 300 / 500 Volt | |
Prüfspannung bei 50 Hz | Ader / Ader | [V]AC | 2500 |
Ader / Schirm | [V]AC | 1000 | |
Temperaturbereich | bewegt | -5°C bis +70°C | |
fest verlegt | -40°C bis +70°C | ||
Betriebstemperatur | Kurzschluß | °C | 150 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | einmal / verlegt | x DA | 5 |
bewegt | x DA | 7,5 | |
Brennverhalten | Norm | EN 60332-1-2 |
Aderzahl und Nennquerschnitt mm2 | Kupferzahl kg/km | Draht- stärke mm | Außen- durchm. ca. mm | Gewicht ca. kg/km | ||||
---|---|---|---|---|---|---|---|---|
3 x 0,5 | 58 | 0,16 | 8,8 | 113,0 | ||||
4 x 0,5 | 69 | 0,16 | 9,5 | 132,0 | ||||
5 x 0,5 | 78 | 0,16 | 10,2 | 154,0 | ||||
12 x 0,5 | 132 | 0,16 | 14,3 | 302,0 | ||||
18 x 0,5 | 199 | 0,16 | 17,2 | 429,0 | ||||
2 x 0,75 | 58 | 0,16 | 8,8 | 113,0 | ||||
3 x 0,75 | 67 | 0,16 | 9,4 | 132,0 | ||||
4 x 0,75 | 83 | 0,16 | 9,9 | 153,0 | ||||
5 x 0,75 | 96 | 0,16 | 11,0 | 184,0 | ||||
7 x 0,75 | 114 | 0,16 | 12,5 | 241,0 | ||||
25 x 0,75 | 333 | 0,16 | 21,9 | 688,0 | ||||
2 x 1 | 63 | 0,16 | 9,1 | 126,0 | ||||
3 x 1 | 74 | 0,16 | 9,7 | 149,0 | ||||
5 x 1 | 108 | 0,16 | 11,5 | 209,0 | ||||
7 x 1 | 141 | 0,16 | 12,4 | 250,0 | ||||
12 x 1 | 228 | 0,16 | 17,5 | 305,0 | ||||
18 x 1 | 316 | 0,16 | 19,5 | 593,0 | ||||
25 x 1 | 398 | 0,16 | 23,4 | 815,0 | ||||
2 x 1,5 | 82 | 0,16 | 10,7 | 170,0 | ||||
3 x 1,5 | 98 | 0,16 | 11,2 | 196,0 | ||||
4 x 1,5 | 124 | 0,16 | 12,0 | 223,0 | ||||
5 x 1,5 | 136 | 0,16 | 13,0 | 268,0 | ||||
7 x 1,5 | 178 | 0,16 | 15,7 | 390,0 | ||||
12 x 1,5 | 313 | 0,16 | 19,5 | 580,0 | ||||
18 x 1,5 | 411 | 0,16 | 22,8 | 780,0 | ||||
25 x 1,5 | 556 | 0,16 | 27,3 | 1.109,0 | ||||
3 x 2,5 | 137 | 0,16 | 12,7 | 264,0 | ||||
4 x 2,5 | 172 | 0,16 | 14,0 | 337,0 | ||||
7 x 2,5 | 310 | 0,16 | 19,3 | 592,0 |
