NYCWY

NYCWY

PVC-isolierte Starkstromkabel mit konzentrischem Leiter

Verwendung:

In trockenen, feuchten und nassen Räumen, Kabelkanälen, im Freien sowie in Erde und im Wasser.

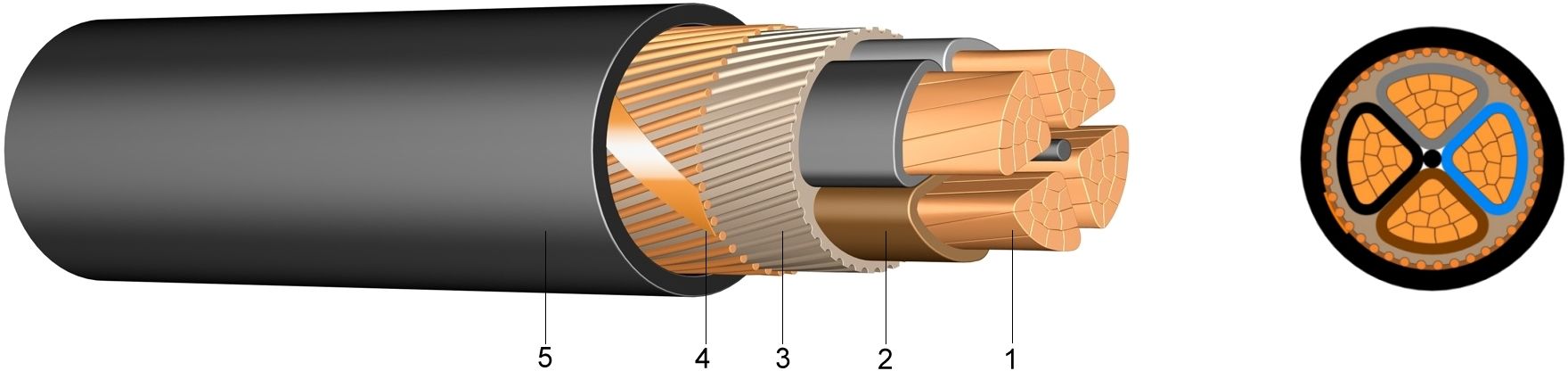

Aufbau:

1 ..... Kupferleiter, blank, ein- oder mehrdrähtig
2 ..... Aderisolation aus Polyvinylchlorid (PVC)
3 ..... Aderumhüllung z PVC
4 ..... Schirmung aus wellenförmig aufgebrachten konzentrischen Kupferleitern
5 ..... Außenmantel aus Polyvinylchlorid (PVC), schwarz

Normen:

DIN VDE 0276-627
HD 627 S1:1996 Teil 1 4H1, 4H2. 7H
DIN EN 60228 Klasse 1 und 2 (Leiteraufbau)
HD 308 S2 (Aderkennzeichnung)

Technische Daten:

Nennspannung Uo/U[V]600 / 1000 Volt
Prüfspannung[V]AC4000
Temperaturbereichbewegt -5°C bis +70°C
fest verlegt-20°C bis +70°C
BetriebstemperaturKurzschluß°C160
Kurzschlußdauermax.in [sec]5
Biegeradiusfest verlegt x DA12
bewegtx DA15
BrennverhaltenNormEN 60332-1-2
Aderzahl und
Nennquerschnitt

mm2
Kupferzahl


kg/km
Außen-
durchm.
ca.
mm
Gewicht

ca.
kg/km
Belast-
barkeit
Erde
A
Belast-
barkeit
Luft
A
2 x 10 RE/ 10325,019660,07960
3 x 10 RE/ 10425,020760,07960
3 x 16 RE/ 16670,0221.040,010280
3 x 25 RM/ 16940,0261.490,0133108
3 x 25 RM/ 251.045,0261.580,0133108
3 x 35 SM/ 161.240,0271.800,0160132
3 x 35 SM/ 351.460,0291.880,0160132
3 x 50 SM/ 251.795,0302.260,0190160
3 x 50 SM/ 502.083,0312.460,0190160
3 x 70 SM/ 352.510,0333.060,0234202
3 x 70 SM/ 702.913,0343.310,0234202
3 x 95 SM/ 503.433,0384.080,0280249
3 x 95 SM/ 953.949,0404.510,0280249
3 x 120 SM/ 704.413,0425.040,0319289
3 x 120 SM/1204.985,0435.490,0319289
3 x 150 SM/ 705.313,0466.040,0357329
3 x 150 SM/1506.219,0476.750,0357329
3 x 185 SM/ 956.649,0517.510,0402377
3 x 240 SM/1208.585,0579.640,0463377
4 x 10 RE/ 10525,021890,07960
4 x 16 RE/ 16829,0231.240,010280
4 x 25 RM/ 161.190,0281.800,0133108
4 x 35 SM/ 161.590,0282.130,0160132
4 x 50 SM/ 252.295,0332.870,0190160
4 x 70 SM/ 353.210,0363.870,0234202
4 x 95 SM/ 504.383,0435.303,0280249
4 x 120 SM/ 705.613,0466.380,0319289
4 x 150 SM/ 706.813,0517.730,0357329
4 x 185 SM/ 958.499,0579.770,0402377
4 x 240 SM/12010.913,06412.540,0463443
