E-YCY

E-YCY

PVC-isolierte Kabel mit konzentrischem Leiter Schirmquerschnitt 16 mm²

Verwendung:

In trockenen, feuchten und nassen Räumen, Kabelkanälen, im Freien sowie in Erde und im Wasser.

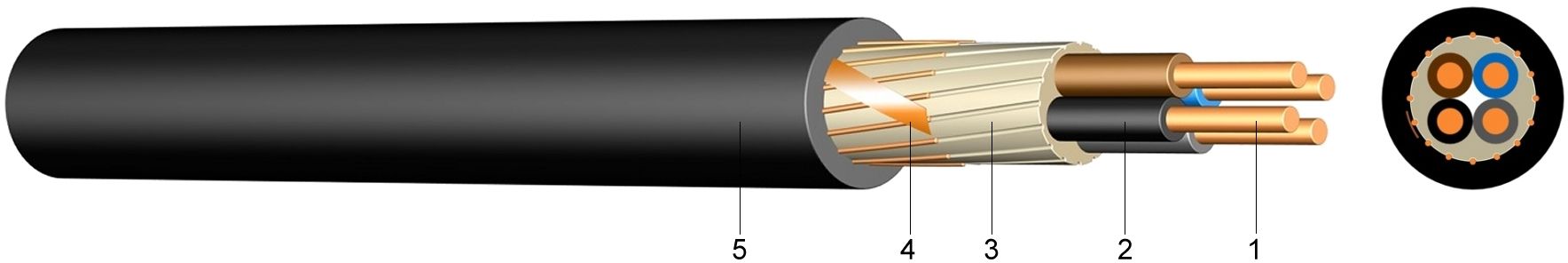

Aufbau:

1 ..... Kupferleiter, blank, ein-(RE) oder mehrdrähtig(RM)
2 ..... Aderisolation aus Polyvinylchlorid (PVC)
3 ..... PVC - Füllmantel oder Bänderung
4 ..... Schirmung aus konzentrischen Leitern mit Kupferband
5 ..... Außenmantel aus Polyvinylchlorid (PVC), schwarz

Normen:

ÖVE K23 a K 603
HD 603.S1
DIN EN 60228 Klasse 1 (Leiteraufbau)
HD 308 S2 (Aderkennzeichnung)

Technische Daten:

Nennspannung Uo/U[V]600 / 1000 Volt
Prüfspannung[V]AC4000
Temperaturbereichbewegt -5°C bis +70°C
fest verlegt-20°C bis +70°C
BetriebstemperaturKurzschluß°C160
Kurzschlußdauermax.in [sec]5
Biegeradiuseinmal / verlegtx DA12
bewegtx DA15
BrennverhaltenNormEN 60332-1-2
Aderzahl und
Nennquerschnitt

mm2
Kupferzahl


kg/km
Außen-
durchm.
ca.
mm
Gewicht

ca.
kg/km
Belast-
barkeit
Erde
A
Belast-
barkeit
Luft
A
4 x 1,5 RE/ 1625015260,02618
7 x 1,5 RE/ 1629517540,000
10 x 1,5 RE/ 1634020660,000
12 x 1,5 RE/ 1637020700,000
14 x 1,5 RE/ 1640021750,000
19 x 1,5 RE/ 1647523900,000
24 x 1,5 RE/ 16550271.110,000
30 x 1,5 RE/ 16640281.260,000
4 x 2,5 RE/ 1629016330,03425
5 x 2,5 RE/ 1631517580,000
7 x 2,5 RE/ 1636518630,000
10 x 2,5 RE/ 1644021800,000
12 x 2,5 RE/ 1649022890,000
14 x 2,5 RE/ 1654023980,000
19 x 2,5 RE/ 16665261.180,000
24 x 2,5 RE/ 16790291.450,000
30 x 2,5 RE/ 16940301.630,000
2 x 4 RE/ 1627016510,04434
4 x 4 RE/ 1635018630,04434
5 x 4 RE/ 1639019730,000
7 x 4 RE/ 1647024950,000
4 x 6 RE/ 1643019750,05643
5 x 6 RE/ 1649021860,000
4 x 10 RE/ 1659022970,07560
5 x 10 RE/ 16690251.200,000
5 x 16 RE/ 16990271.475,000
* Bei vieladrigen Kabeln hängt die Belastbarkeit von der Anzahl der belasteten Adern ab. (siehe DIN VDE 0276-627)
