H05VVC4V5-K
H05VVC4V5-K
PVC - Steuerleitung geschirmt, ölbeständig
Verwendung:
In trockenen, feuchten und nassen Räumen, jedoch nicht im Freien. Als abgeschirmte Anschluss- und Verbindungsleitung in der Mess-, Steuer- und Regeltechnik, wobei die Abschirmung als Schutz gegen äußere Einflüsse, wie elektrische Magnetfelder, Störfrequenzen o.ä. dient. Signal- und Impulsleitungen zur Steuerung und Überwachung von Industrieanlagen, Maschinen und Arbeitsprozessen.

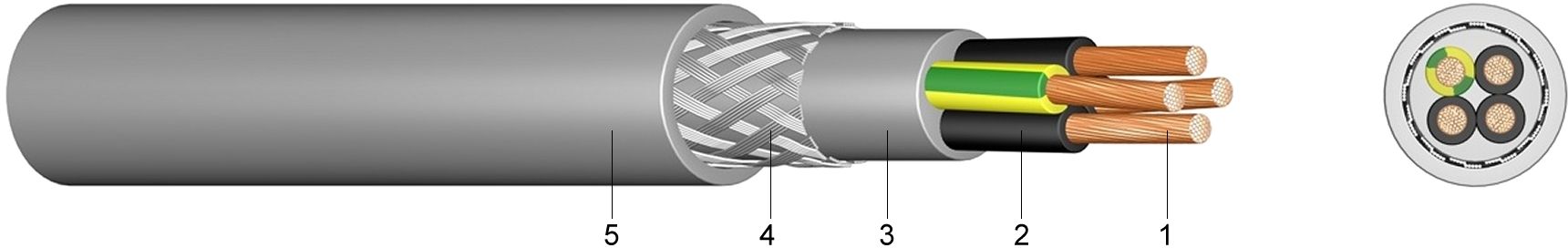

Aufbau:
1 ..... Kupferleiter, blank, feindrähtig
2 ..... Aderisolation aus Polyvinylchlorid (PVC-Mischung YI2)
3 ..... Innenmantel aus Polyvinylchlorid (Mischung YM2)
4 ..... Geflechtschirm aus verzinntem Kupferdraht
5 ..... Außenmantel aus Polyvinylchlorid (PVC-Mischung YM2), grau
Normen:
DIN VDE 0281-13
HD 21.13.S1
DIN EN 60228 Klasse 5 (Leiteraufbau)
Aderkennzeichnung:
1 Ader gg, weitere Adern sw mit Ziffern (ausgenommen 2 adrige Ausführung)
Technische Daten:
Nennspannung Uo/U | [V] | 300 / 500 Volt | |
Prüfspannung bei 50 Hz | Ader / Ader | [V]AC | 2000 |
Ader / Schirm | [V]AC | 1000 | |
Temperaturbereich | bewegt | -5°C bis +70°C | |
fest verlegt | -40°C bis +70°C | ||
Betriebstemperatur | Kurzschluß | °C | 150 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | einmal / verlegt | x DA | 12,5 |
bewegt | x DA | 15 | |
Ölbeständigkeit | Norm | EN 60811-2-1 | |
Brennverhalten | Norm | EN 60332-1-2 | |
Isolationswiderstand | mind. | [MOhm/km] | 20 |
Aderzahl und Nennquerschnitt mm2 | Kupferzahl kg/km | Leiteraufbau (Richtwert) mm | Außen- durchm. ca. mm | Gewicht ca. kg/km | |||
---|---|---|---|---|---|---|---|
2 X 0,75 * | 43 | 24 x 0,21 | 8,4 | 111,0 | |||
3 G 0,75 | 57 | 24 x 0,21 | 8,9 | 130,0 | |||
4 G 0,75 | 70 | 24 x 0,21 | 9,6 | 150,0 | |||
5 G 0,75 | 82 | 24 x 0,21 | 10,5 | 179,0 | |||
7 G 0,75 | 113 | 24 x 0,21 | 12,5 | 263,0 | |||
12 G 0,75 | 192 | 24 x 0,21 | 14,6 | 363,0 | |||
25 G 0,75 | 331 | 24 x 0,21 | 19,5 | 643,0 | |||
3 G 1 | 78 | 32 x 0,21 | 9,3 | 143,0 | |||
4 G 1 | 89 | 32 x 0,21 | 10,0 | 171,0 | |||
5 G 1 | 106 | 32 x 0,21 | 10,9 | 199,0 | |||
7 G 1 | 132 | 32 x 0,21 | 13,4 | 314,0 | |||
12 G 1 | 206 | 32 x 0,21 | 15,4 | 408,0 | |||
18 G 1 | 316 | 32 x 0,21 | 17,9 | 564,0 | |||
2 X 1,5 * | 74 | 30 x 0,26 | 10,0 | 163,0 | |||
3 G 1,5 | 99 | 30 x 0,26 | 10,6 | 186,0 | |||
4 G 1,5 | 121 | 30 x 0,26 | 11,5 | 224,0 | |||
5 G 1,5 | 135 | 30 x 0,26 | 12,6 | 268,0 | |||
7 G 1,5 | 227 | 30 x 0,26 | 15,4 | 418,0 | |||
12 G 1,5 | 322 | 30 x 0,26 | 17,8 | 558,0 | |||
18 G 1,5 | 428 | 30 x 0,26 | 20,9 | 763,0 | |||
25 G 1,5 | 568 | 30 x 0,26 | 24,0 | 1.012,0 | |||
3 G 2,5 | 154 | 50 x 0,26 | 12,1 | 251,0 | |||
4 G 2,5 | 170 | 50 x 0,26 | 13,4 | 323,0 | |||
5 G 2,5 | 208 | 50 x 0,26 | 14,7 | 390,0 | |||
7 G 2,5 | 300 | 50 x 0,26 | 17,9 | 583,0 | |||
12 G 2,5 | 516 | 50 x 0,26 | 20,8 | 778,0 | |||
18 G 2,5 | 615 | 50 x 0,26 | 24,4 | 1.088,0 |
