H03VVH2-F (YML-fl)

H03VVH2-F (YML-fl)

PVC - Schlauchleitung flach

Verwendung:

In trockenen Räumen zum Anschluss ortsveränderlicher Stromverbraucher bei sehr geringen mechanischen Beanspruchungen wie Rundfunkgeräte, Beleuchtungsgeräte, jedoch nicht für Heizgeräte.

H03VVH2-F (YML-fl) PVC - Schlauchleitung flach

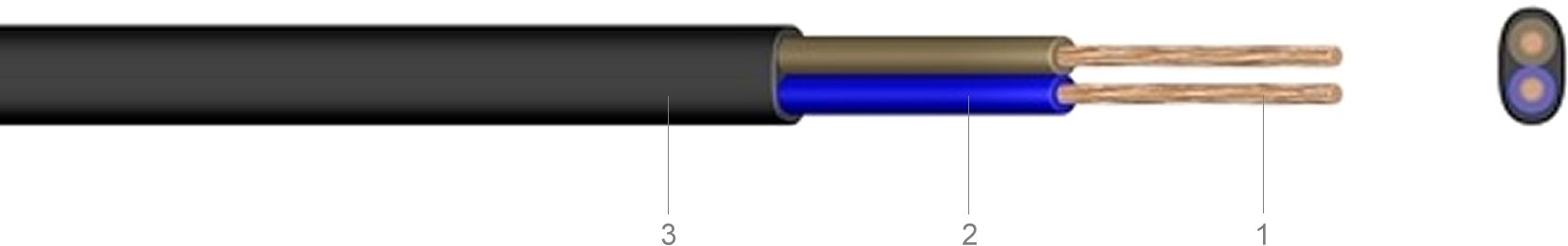

Aufbau:

1 ..... Kupferleiter, blank, feindrähtig
2 ..... Aderisolation aus Polyvinylchlorid (PVC)
3 ..... Außenmantel aus Polyvinylchlorid (PVC)

Normen:

DIN VDE 0281-5
HD 21.5 S3 +A1+A2
DIN EN 60228 Klasse 5 (Leiteraufbau)
HD 308 S2 (Aderkennzeichnung)

Technische Daten:

Nennspannung Uo/U[V]300 / 300 Volt
Prüfspannung[V]AC2000
Temperaturbereichbewegt-5°C bis +70°C
BetriebstemperaturKurzschluß°C150
Kurzschlußdauermax.in [sec]5
Biegeradiusmind.x DA6
BrennverhaltenNormEN 60332-1-2
Aderzahl und
Nennquerschnitt

mm2		Farben


Kupferzahl


kg/km		Leiteraufbau
(Richtwert)

mm		Außenab-
messung
ca.
mm		Gewicht

ca.
kg/km
2 x 0,75sw1524 x 0,214,4/5,633
2 x 0,75gr/ws/br1524 x 0,214,4/5,633
