A05VV-F
A05VV-F
PVC - Schlauchleitung
Verwendung:
In trockenen sowie in feuchten und nassen Räumen bei mittleren mechanischen Beanspruchungen für den Anschluss von Elektrogeräten z.B. Waschmaschinen, Kühlschränke usw. jedoch nicht für Wärmegeräte, bei denen die Gefahr besteht, dass die Leitung mit heißen Teilen in Berührung kommen kann.
 A05VV-F.jpg)

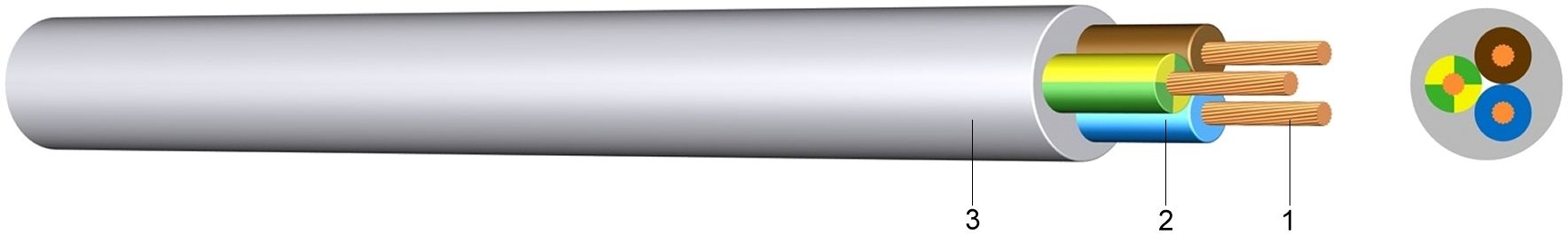

Aufbau:
1 ..... Kupferleiter, blank, feindrähtig
2 ..... Aderisolation aus Polyvinylchlorid (PVC)
3 ..... Außenmantel aus Polyvinylchlorid (PVC)
Normen:
DIN VDE 0281-5
HD 21.5 S3 +A1+A2
DIN EN 60228 Klasse 5 (Leiteraufbau)
HD 308 S2 (Aderkennzeichnung)
ÖVE / ÖNorm E8241 (HD21)
Technische Daten:
| Nennspannung Uo/U | [V] | 300 / 500 Volt | |
| Prüfspannung | [V]AC | 2000 | |
| Temperaturbereich | bewegt | -5°C bis +70°C | |
| Betriebstemperatur | Kurzschluß | °C | 150 |
| Kurzschlußdauer | max. | in [sec] | 5 |
| Biegeradius | mind. | x DA | 5 |
| Brennverhalten | Norm | EN 60332-1-2 |
| Aderzahl und Nennquerschnitt mm2 | Farben | Kupferzahl kg/km | Leiteraufbau (Richtwert) mm | Außen- durchm. ca. mm | Gewicht ca. kg/km | |||
|---|---|---|---|---|---|---|---|---|
| 5 G 6 | hgr | 300 | 84 x 0,31 | 16,5 | 480 | |||
| ws | 300 | 84 x 0,31 | 16,5 | 480 | ||||
| 7 G 1 | hgr | 70 | 30 x 0,21 | 9,0 | 150 | |||
| 7 G 1,5 | hgr | 105 | 30 x 0,26 | 10,4 | 196 | |||
| sw | 105 | 30 x 0,26 | 10,4 | 196 | ||||
| 7 G 2,5 | hgr | 175 | 50 x 0,26 | 13,1 | 315 | |||
| 10 G 1,5 | hgr | 150 | 30 x 0,26 | 14,0 | 305 | |||
