YSLYCY 0,6/1 kV
YSLYCY 0,6/1 kV
Silový, ovládací kabel s PVC izolací 0,6/1 kV s Cu stíněním
Použití:
V suchých, vlhkých vnitřních a venkovních prostorách, pro pevné a flexibilní použití bez nuceného pohybu a namáhání v tahu. Není určen pro pokládku do vody nebo země. Jako silový napájecí, ovládací kabel k průmyslovým zařízením, výrobním linkám, strojům s požadavkem na elektromagnetickou kompatibilitu. Stíněním slouží jako ochrana proti vnějším rušivým vlivům jako jsou elektrická magnetická pole, rušivé frekvence atd.

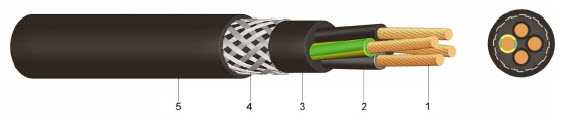

Konstrukce:
1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Vnitřní plášť z polyvinylchloridu (PVC)
4 ..... Oplet z pocínovaných kulatých měděných drátů
5 ..... Vnější plášť z polyvinylchloridu (PVC), černý UV stabilní
Normy:
podle DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil pro barevné žíly)
označení žil JZ : 1 žíla zelená/žlutá, další žíly černé s číslicemi
označení žil OZ : všechny žíly černé s číslicemi
Technické údaje:
Jmenovité napětí Uo/U | [V] | 600 / 1000 voltů | |
Zkušební napětí | [V]AC | 6000 | |
Teplotní rozsah | flexibilní uložení | -5°C až +70°C | |
pevné uložení | -40°C až +70°C | ||
Poloměr ohybu | min. | x VP | 15 |
Vlastnosti při hoření | norma | °C | EN 60332-1-2 |
Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Konstrukce vodiče (informativní složení) mm | Vnější průměr ca. mm | Hmotnost ca. kg/km |
---|---|---|---|---|
2 x 0,75 | 43 | 24 x 0,21 | 10,5 | 183 |
3 x 0,75 | 57 | 24 x 0,21 | 10,9 | 210 |
4 x 0,75 | 70 | 24 x 0,21 | 11,4 | 238 |
5 x 0,75 | 82 | 24 x 0,21 | 12,1 | 272 |
7 x 0,75 | 101 | 24 x 0,21 | 12,9 | 315 |
12 x 0,75 | 175 | 24 x 0,21 | 15,8 | 464 |
2 x 1 | 54 | 32 x 0,21 | 10,8 | 198 |
3 x 1 | 69 | 32 x 0,21 | 11,2 | 228 |
4 x 1 | 89 | 32 x 0,21 | 11,8 | 261 |
5 x 1 | 97 | 32 x 0,21 | 12,6 | 300 |
7 x 1 | 122 | 32 x 0,21 | 13,3 | 335 |
12 x 1 | 213 | 32 x 0,21 | 16,4 | 522 |
18 x 1 | 292 | 32 x 0,21 | 19,4 | 628 |
25 x 1 | 384 | 32 x 0,21 | 21,6 | 884 |
2 x 1,5 | 72 | 30 x 0,26 | 11,8 | 243 |
3 x 1,5 | 91 | 30 x 0,26 | 12,3 | 273 |
4 x 1,5 | 106 | 30 x 0,26 | 13,0 | 290 |
5 x 1,5 | 130 | 30 x 0,26 | 13,9 | 352 |
7 x 1,5 | 188 | 30 x 0,26 | 15,0 | 448 |
12 x 1,5 | 268 | 30 x 0,26 | 18,8 | 534 |
18 x 1,5 | 373 | 30 x 0,26 | 21,6 | 720 |
25 x 1,5 | 540 | 30 x 0,26 | 25,1 | 1.180 |
3 x 2,5 | 128 | 50 x 0,26 | 13,5 | 354 |
4 x 2,5 | 175 | 50 x 0,26 | 14,6 | 413 |
5 x 2,5 | 212 | 50 x 0,26 | 15,7 | 515 |
4 x 4 | 248 | 56 x 0,31 | 16,2 | 587 |
4 x 6 | 331 | 84 x 0,31 | 17,7 | 715 |
4 x 10 | 598 | 80 x 0,41 | 21,7 | 1.188 |
4 x 16 | 843 | 128 x 0,41 | 24,3 | 1.656 |
