SL 800
SL 800
Kombinierte Motoranschlußleitung mit PUR-Außenmantel
Verwendung:
Für dauerflexiblen Einsatz z.B. an Industrierobotern oder in Schleppketten im Anlagen- und Maschinenbau bei hohen mechanischen Beanspruchungen in trockenen, feuchten und nassen Räumen, sowie bei niedrigen Temperaturen als Anschlußleitung für die Versorgung von Motoren sowie gleichzeitig als Melde- und Datenleitung für die Steuerung von Motoren.

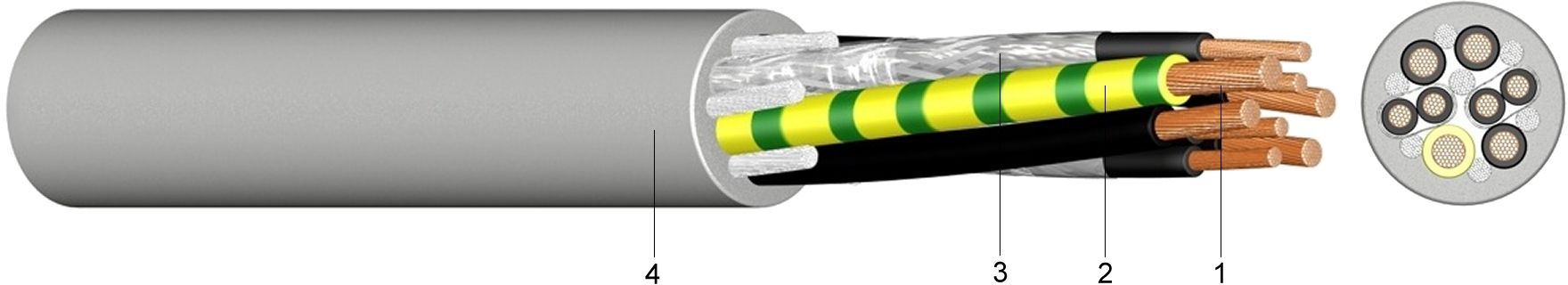

Aufbau:
1 ..... Kupferleiter, blank, feinstdrähtig
2 ..... Aderisolation aus Thermoplastischem Polyester-Elastomer (TPE) oder Polypropylen (PP)
3 ..... paarweise Folienschirmung aus Aluminiumfolie
4 ..... Außenmantel aus Polyurethan (PUR), grau, ölbeständig, abriebfest
Normen:
in Anlehnung an DIN VDE 0281
DIN EN 60228 Klasse 6 (Leiteraufbau)
Technische Daten:
Nennspannung Uo/U | [V] | 600 / 1000 Volt | |
Prüfspannung | [V]AC | 4000 | |
Temperaturbereich | bewegt | -30°C bis +80°C | |
Betriebstemperatur | Kurzschluß | °C | 150 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | mind. | x DA | 7,5 |
Ölbeständigkeit | Norm | EN 60811-2-1 | |
Brennverhalten | Norm | EN 60332-1-2 |
Aderzahl und Nennquerschnitt mm2 | Kupferzahl kg/km | Draht- stärke mm | Außen- durchm. ca. mm | Gewicht ca. kg/km | ||||
---|---|---|---|---|---|---|---|---|
4 x 0,75 + 2 x (2 x 0,34) | 68,0 | 0,16 | 9,7 | 125,0 | ||||
4 x 1,50 + 2 x (2 x 0,75) | 126,0 | 0,16 | 11,4 | 350,0 | ||||
4 x 2,50 + 2 x (2 x 0,75) | 166,0 | 0,16 | 13,7 | 380,0 | ||||
4 x 4,00 + (2 x 0,75) + (2 x 1) | 229,0 | 0,16 | 15,6 | 352,0 | ||||
4 x 6,00 + (2 x 0,75) + (2 x 1) | 312,0 | 0,21 | 18,3 | 473,0 | ||||
4 x 10,00 + (2 x 0,75) + (2 x 1) | 472,0 | 0,21 | 22,1 | 685,0 | ||||
4 x 16,00 + 2 x (2 x 1) | 716,0 | 0,21 | 25,2 | 993,0 | ||||
4 x 25,00 + 2 x (2 x 1,5) | 1.076,0 | 0,21 | 30,0 | 1.740,0 | ||||
4 x 35,00 + 2 x (2 x 1,5) | 1.500,0 | 0,21 | 32,2 | 2.410,0 |
