NSSHöu

NSSHöu

Gummischlauchleitung für hohe mechanische Beanspruchung

Verwendung:

Im Bergbau und in der Industrie, in trockenen und feuchten Räumen sowie im Freien bei hohen mechanischen Beanspruchungen zum Anschluss schwerer Geräte.

NSSHöu Gummischlauchleitung für hohe mechanische Beanspruchung

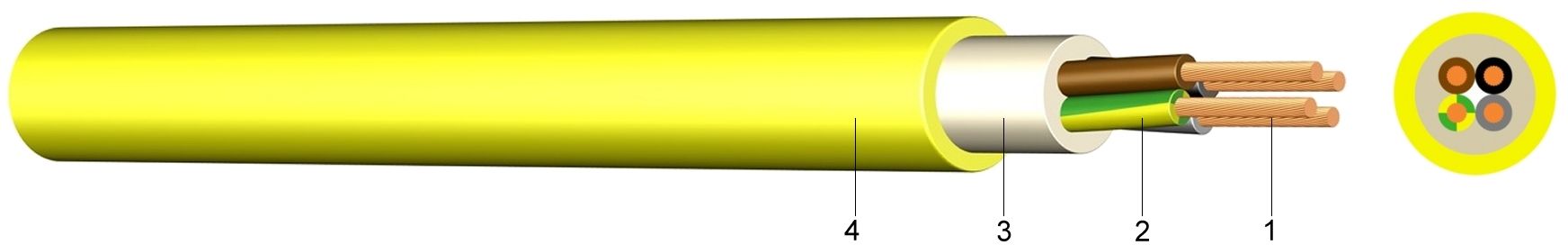

Aufbau:

1 ..... Kupferleiter, verzinnt, feindrähtig
2 ..... Aderisolation aus Gummi auf EPR Basis(Ethylen-Propylen Mischpolymer)
3 ..... Innenmantel aus einer Gummimischung
4 ..... Außenmantel aus Polychloropren (CR), gelb,hohe Abriebfestigkeit, flammwidrig, ölbeständig

Normen:

DIN VDE 0250-812
DIN EN 60228 Klasse 5 (Leiteraufbau)
HD 308 S2 (Aderkennzeichnung)

Technische Daten:

Nennspannung Uo/U[V]600 / 1000 Volt
Prüfspannung[V]AC4000
Temperaturbereichbewegt-25°C bis +80°C
BetriebstemperaturKurzschluß°C250
Kurzschlußdauermax.in [sec]5
Biegeradiusfest verlegtx DA4
bewegtx DA10
ÖlbeständigkeitNormEN 60811-2-1
BrennverhaltenNormEN 60332-1-2
Aderzahl und
Nennquerschnitt

mm2		Kupferzahl


kg/km		Leiteraufbau
(Richtwert)

mm		Außen-
durchm.
ca.
mm		Gewicht

ca.
kg/km
1 x 25250,0200 x 0,4112,9350,0
1 x 35350,0280 x 0,4113,6446,0
1 x 50500,0400 x 0,4116,0618,0
1 x 70700,0356 x 0,5118,2838,0
1 x 95950,0485 x 0,5120,71.082,0
1 x 1201.200,0614 x 0,5122,41.350,0
1 x 1501.500,0765 x 0,5124,61.660,0
1 x 1851.850,0944 x 0,5128,32.067,0
1 x 2402.400,01225 x 0,5130,22.621,0
3 x 1,545,030 x 0,2611,5184,0
3 x 2,575,050 x 0,2612,9245,0
3 x 70/352.450,0356 x 0,5142,23.775,0
3 x 95/503.350,0485 x 0,5150,25.116,0
3 x 120/704.300,0614 x 0,5055,06.388,0
4 x 1,560,030 x 0,2612,2213,0
4 x 2,5100,050 x 0,2615,1328,0
4 x 4160,056 x 0,3116,7423,0
4 x 6240,084 x 0,3118,1530,0
4 x 10400,080 x 0,4122,3832,0
4 x 16640,0128 x 0,4126,31.198,0
4 x 251.000,0200 x 0,4131,51.771,0
4 x 351.400,0280 x 0,4133,22.196,0
4 x 502.000,0400 x 0,4140,43.160,0
4 x 702.800,0356 x 0,5144,84.115,0
4 x 953.800,0485 x 0,5152,65.516,0
4 x 1204.800,0614 x 0,5157,06.815,0
5 x 1,575,030 x 0,2613,1249,0
5 x 2,5125,050x 0,2616,1384,0
5 x 4200,056 x 0,3117,9501,0
5 x 6300,084 x 0,3120,3672,0
5 x 10500,080 x 0,4124,21.001,0
5 x 16800,0128 x 0,4128,41.445,0
5 x 251.250,0200 x 0,4134,12.140,0
5 x 351.750,0280 x 0,4137,42.791,0
7 x 1,5105,030 x 0,2616,1370,0
7 x 2,5175,050 x 0,2618,3504,0
10 x 1,5150,030 x 0,2619,0490,0
12 x 2,5300,050 x 0,2622,3733,0
18 x 2,5450,050 x 0,2626,41.055,0
