YMLCM
YMLCM
Kunststoffisolierte NF-Leitung mit Kupferabschirmung
Verwendung:
Zur Verlegung in trockenen und feuchten Räumen als Anschluß- und Verbindungsleitung in der Niederfrequenz- und Studiotechnik.

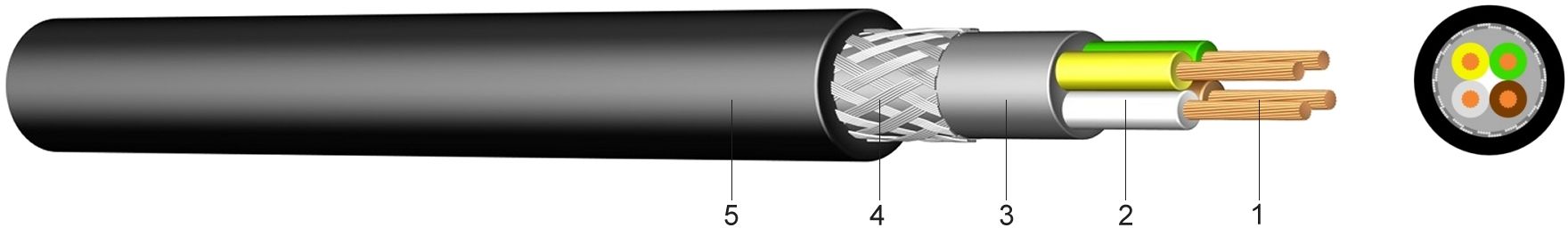

Aufbau:
1 .....Kupferleiter, blank, feindrähtig
2 .....Aderisolation aus Polyvinylchlorid (PVC)
3 .....Aderumhüllung
4 .....Geflechtschirm aus verzinnten Kupferdrähten
5 .....Außenmantel aus Polyvinylchlorid (PVC), schwarz
Normen:
DIN EN 60228 Klasse 5 (Leiteraufbau)
DIN 47100 bzw. Werksnorm (Aderkennzeichnung)
Technische Daten:
Betriebsspitzenspannung Uo/U | [V] | 350 | |
Prüfspannung | [V]AC | 800 | |
Temperaturbereich | bewegt | +5°C bis +50°C | |
Brennverhalten | Norm | EN 60332-1-2 | |
Leiterwiderstand | max. | [Ohm/km] | 26 |
Betriebskapazität | max. | [nF/km] | 130 |
Aderzahl und Nennquerschnitt mm² | Kupferzahl kg/km | Außen- durchm. ca. mm | Gewicht ca. kg/km | |||
---|---|---|---|---|---|---|
2 x 0,75 | 30 | 6,9 | 70 | |||
3 x 0,75 | 50 | 7,4 | 90 | |||
4 x 0,75 | 60 | 7,9 | 110 |
