PROFIBUS DP
PROFIBUS DP
Busleitung für Profibus L2 Fast Connect
Verwendung:
Als Anschluss- und Verbindungsleitung im Maschinenbau z.B. Als Verbindungsleitung zwischen Bussegmenten. Durch den speziellen Aufbau ist die Leitung für den Einsatz mit Schnellanschlusstechnik geeignet.

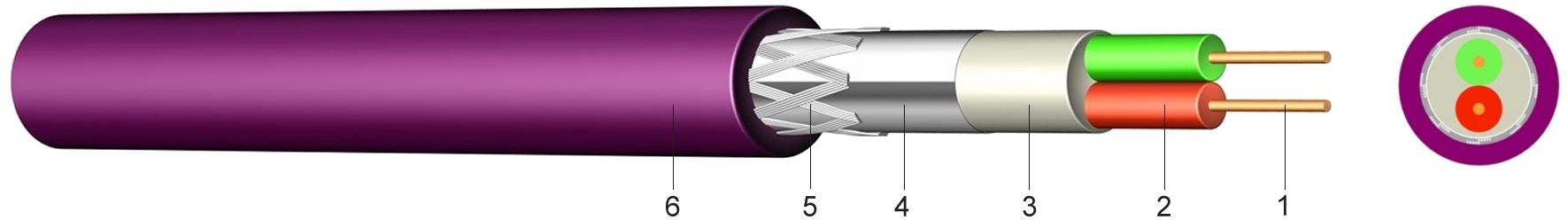

Aufbau:
1 .....Kupferleiter, blank, eindrähtig
2 .....Aderisolation aus Polyvinylchlorid (PVC)
3 .....Innenmantel
4 ..... Schirmung aus kunststoffkaschierter Aluminiumfolie
5 .....Geflechtschirm aus verzinnten Kupferdrähten
6 ..... Außenmantel aus Polyvinylchlorid (PVC), violett
Normen:
nach DIN 19245 T3
EN 50170
entsprechend Siemens Nr. 6XV1830-OEH10
Technische Daten:
| Temperaturbereich | bewegt | -40°C bis +70°C | |
| Leiterwiderstand | max. | [Ohm/km] | 57,1 |
| Isolationswiderstand | mind. | [MOhm/km] | 1000 |
| Wellenwiderstand | 1,0-5,0 MHz | [Ohm] | 150 |
| Biegeradius | mind. | [mm] | 150 |
| Weitere Ausführungen und Normen auf Anfrage |
| Anzahl der Doppeladern und Nenndurchmesser mm | Kupferzahl kg/km | Außen- durchm. ca. mm | Gewicht ca. kg/km | |||
|---|---|---|---|---|---|---|
| 1 x 2 x 0,64 | 27 | 8 | 78 | |||
