LAN 200U (UTP)

LAN 200U (UTP)

Datenkabel für lokale Netze, ungeschirmt Category 5

Verwendung:

In der Horizontalverkabelung als Installationskabel zur Verlegung in Kabelkanälen sowie Rohren innerhalb von Fernmeldeanlagen und Datensystemen. Anwendungsgebiete: IEEE 802.3:10 Base T, 10 Base T Ethernet, 100 Base T. 1000 Base T, FDDI, ISDN, ATM

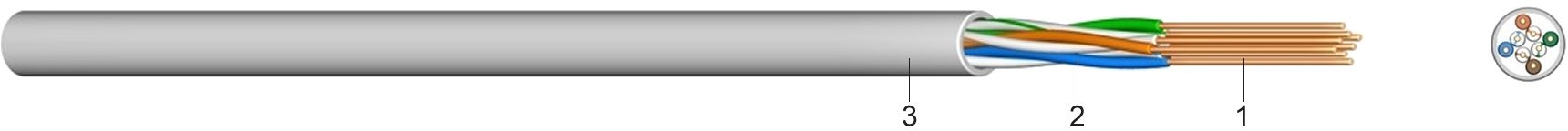

Aufbau:

1 .....Kupferleiter, blank, eindrähtig
2 .....Aderisolation aus Polyvinylchlorid (PVC)
3 .....Außenmantel aus Polyvinylchlorid (PVC), grau

Normen:

Category 5
TIA/EIA 568 B
ISO/IEC 11801 2. Ausgabe
EN 50173-1
IEC 708-1 (Aderkennzeichnung)

Technische Daten:

Temperaturbereichbewegt0°C bis +60°C
Schleifenwiderstand[Ohm/100 m]19
Betriebskapazitätmax.[nF/km]50
VerkürzungsfaktorNVP nom.77
Wellenwiderstand1-100 MHz[Ohm]100
Kapaz. Kopplung (f=800 Hz)K<100[pF/km]150
Isolationswiderstand[GOhm/km]5
Biegeradiusunter Zug8,0 x Ø
ohne Zug4,0 x Ø
Paarzahl
und Nennabmessung

AWG Nr.
Kupferzahl


kg/km
Außen-
durchm.
ca.
mm
Brandlast


kWh/m
Zugkraft


N
Gewicht

ca.
kg/km
4 x 2 x AWG 2417,74,90,18026
