A-DQ(ZN)2Y
A-DQ(ZN)2Y
Leichtes LWL-Außenkabel, metallfrei mit bzw. ohne nichtmetallischem Nagetierschutz
Verwendung:
Metallfreies LWL-Außenkabel, geeignet für Erd- und Röhrenverlegung innerhalb von Fernmeldeanlagen und Datensystemen. Ausführung mit verseiltem Aufbau (nxm) mit bis zu 60 Fasern lieferbar, sowie mit multifunktionaler verstärkter Glasrovingsumspinnung als nicht-metallenes Zugentlastungselement und Bewehrung als Nagetierschutz.

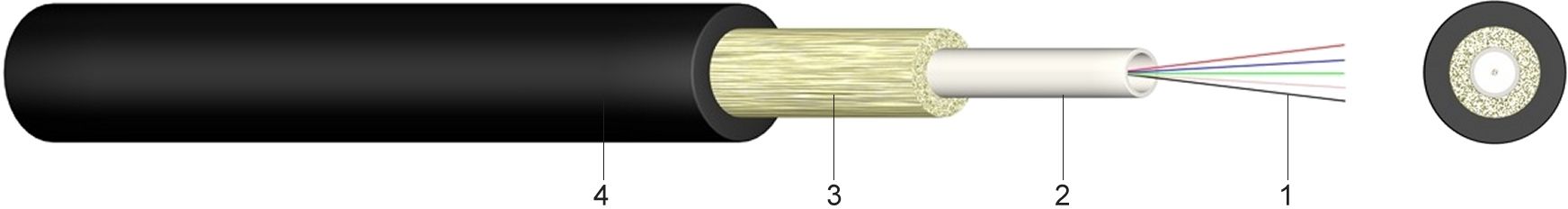

Aufbau:
1 ..... Glasfaser mit 50 bzw. 62,5 m
2 ..... mit wasserdichtem Gel gefüllte Zentralader
3 ..... Nagetierschutz aus Glasrovings
4 .....Außenmantel aus Polyethylen (PE), schwarz
Normen:
in Anlehnung an DIN VDE 0888
Technische Daten:
Temperaturbereich | Transport / Lagerung | -30°C bis +70°C | |
im Betrieb | -20°C bis +60°C | ||
Biegeradius | unter Zug | x DA | 20 |
ohne Zug | x DA | 15 | |
Weitere Ausführungen in Multimode und Singlemode auf Anfrage |
Bezeichnung | Außen- durchm. ca. mm | Gewicht ca. kg/km | Querdruck festigkeit dauernd N/dm | Zugkraft Verlegung / Betrieb N | |||
---|---|---|---|---|---|---|---|
4 G 50/125 | 11 | 90 | 3.000,0 | 3000 / 2000 | |||
8 G 50/125 | 11 | 90 | 3.000,0 | 3000 / 2000 | |||
12 G 50/125 | 11 | 90 | 3.000,0 | 3000 / 2000 | |||
16 G 50/125 | 11 | 90 | 3.000,0 | 3000 / 2000 | |||
24 G 50/125 | 11 | 90 | 3.000,0 | 3000 / 2000 | |||
4 G 62,5/125 | 11 | 90 | 3.000,0 | 3000 / 2000 | |||
8 G 62,5/125 | 11 | 90 | 3.000,0 | 3000 / 2000 | |||
12 G 62,5/125 | 11 | 90 | 3.000,0 | 3000 / 2000 | |||
24 G 62,5/125 | 11 | 90 | 3.000,0 | 3000 / 2000 |
