JE-H(ST)H E90 …Bd

JE-H(ST)H E90 …Bd

Bezhalogenový instalační kabel, odolný proti plameni, pro průmyslovou elektroniku, se zachováním funkčnosti 90 minut

Použití:

Jako instalační kabel pro sdělovací účely k pevnému uložení v oblastech s rizikem požáru. Zachování izolačních vlastností min. přes 180 min. a zachování funkčnosti min. 90 minut.

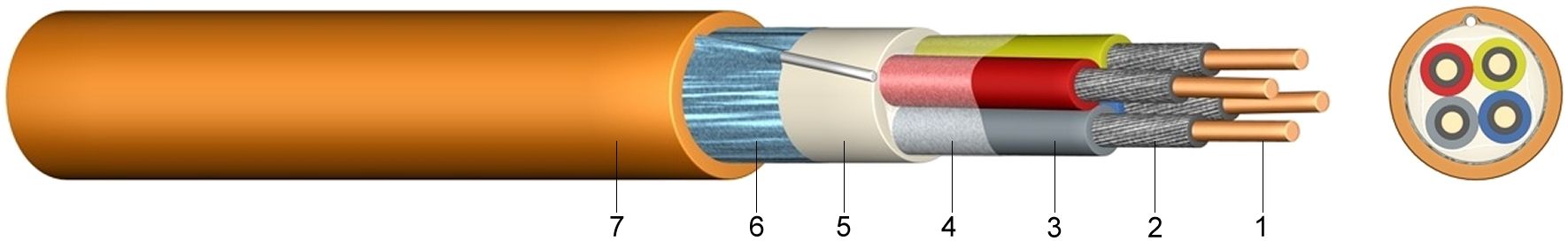

Konstrukce:

1 .....Holý, plný měděný vodič
2 .....Ochranný ovin z MICA (slídová páska) chránící před plamenem
3 .....Izolace žil z bezhalogenového, síťovaného polymeru
4 .....Ovin žil z fólie
5 .....Výplň bezhalogenová
6 .....Stínění laminovanou hliníkovou fólií, příložný drát 0,8 mm
7 .....Vnější plášť z bezhalogenového polymeru, oranžový

Informace:

Tyto kabely splňují podmínky zkoušky zachování izolačních vlastností dle DIN VDE 0472-814 / 8.83 (180 min.) a IEC Publik. 331 first edition 1970 o zachování funkčnosti (90 min.) dle DIN 4102-12 odpovídající VDE 0100-710 a 0100-718.

Normy:

DIN VDE 0815 (obsahuje i označení žil)
DIN EN 60228 Třída 1 (konstrukce vodiče)
DIN VDE 0207-24

Technické údaje:

Špičkové napětí[V]225 voltů
Teplotní rozsahflexibilní uložení -5°C až +50°C
pevné uložení-30°C až +70°C
Poloměr ohybuflexibilní uloženíx VP7,5
Vlastnosti při hořenínormaEN 50266-2-4
EN 60332-1
IEC 60332-3 Kat.C
Izolační odpormin.[MOhm/km]100
Smyčkový odpor vodiče[Ohm/km]73,2
Provozní kapacita max.[nF/km]120
Kapacitní vazba 100 mmax.[pF]200
Počet dvojitých žil
a jmenovitý
průměr
(mm)
Hmotnost
Cu

kg/km
Síla
izolační
stěny
mm
Vnější
průměr
ca.
mm
Požární
zatížení

kWh/m
Hmotnost

ca.
kg/km
2 x 2 x 0,8251,012,80,56177
4 x 2 x 0,8451,016,30,85284
8 x 2 x 0,8851,220,31,33447
12 x 2 x 0,81261,223,91,84615
16 x 2 x 0,81661,422,52,22756
20 x 2 x 0,82061,429,42,72921
