J-H(ST)Hh EIB

J-H(ST)Hh EIB

Instalační kabel MSR se statickým stíněním Evropská instalační sběrnice, bezhalogenové provedení

Použití:

K uložení na nebo pod omítku v suchých, vlhkých i mokrých prostorách, jakož i ve venkovním prostředí (při chráněném uložení). Jako sběrnicové vedení (instalační sběrnice EIB) v silnoproudých a slaboproudých zařízeních a jako MSR vedení v silnoproudých zařízeních. Hlavní oblastí použití tohoto kabelu je přenos naměřených hodnot, zpracování procesních dat a řídící a regulační technika.

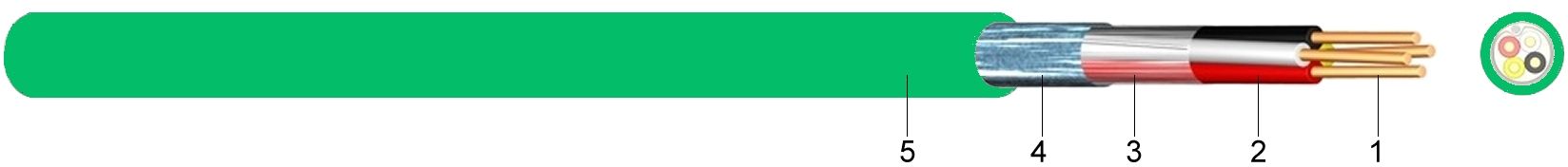

Konstrukce:

1 ..... Holý, plný měděný vodič
2 ..... Izolace žil z bezhalogenového kopolymeru
3 ..... Ovin žil z umělohmotné fólie
4 ..... Statické stínění z laminované hliníkové fólie s příložným drátem
5 ..... Vnější plášť z bezhalogenového kopolymeru
Barva pláště zelená nebo šedá

Informace:

Žilové páry uspořádány do křížové čtyřky

Normy:

DIN VDE 0815 (obsahuje i označení žil)
DIN EN 60228 Třída 1 (konstrukce vodiče)
Specifikace EIBA

Technické údaje:

Špičkové napětí[V]300 voltů
Teplotní rozsahflexibilní uložení-5°C až +50°C
Odpor vodičemax.[Ohm/km]73,2
Izolační odpormin.[MOhm/km]100
Provozní kapacitapři 800 Hz[nF] max.100
Zkušební napětížíla / žíla[KV] 5min.1
žíla a stínění vůči[KV] 1min.4
povrchu kabelu
Vlastnosti při hořenínormaEN 50266-2-4
IEC 60332-1
Počet dvojitých žil
a jmenovitý
průměr
(mm)
Hmotnost
Cu

kg/km
Vnější
průměr
ca.
mm
Požární
zatížení

kWh/m
Hmotnost

ca.
kg/km
2 x 2 x 0,8218,50,2260
